Bildelar ritning hydraulisk press

1000T bildelar stretchformande hydraulisk press

Funktioner:

Datoroptimerad strukturdesign, fyrkolumnstrukturen är enkel, ekonomisk och praktisk; ramstrukturen har bra styvhet, hög precision och stark anti-excentrisk lastförmåga.

Hydraulstyrningen använder ett grundsystem av patron-typ, som är driftsäkert, lång livslängd och liten hydraulisk chock, vilket minskar anslutningsrören och läckagepunkterna.

Det elektriska systemet som styrs av PLC är kompakt, känsligt, pålitligt och flexibelt.

Det finns tre driftlägen: justering, enkel cykel med båda händerna och kontinuerligt arbete (med matningsanordning).

Genom valet av manöverpanelen kan inte bara de två formningsprocesserna för fast slag och konstant tryck realiseras, utan också tre processarbetscykler med pad, utan pad och ejektor kan realiseras.

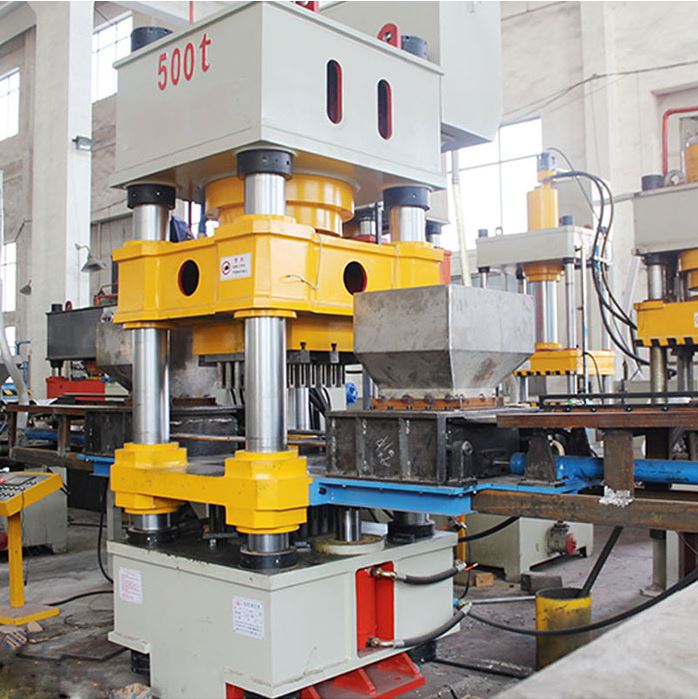

1. Kroppen antar en struktur med tre balkar och fyra kolumner. Övre balk och arbetsbänk kombineras till en fast ram genom pelaren, fästmutter och justeringsmutter. Ramens noggrannhet justeras av justeringsmuttern, som har god hållfasthet, styvhet och noggrannhet.

2. Stora delar som övre balkar, arbetsbänkar och skjutblock är stålsvetsade delar, optimerade med dator, och deras styrka, styvhet, struktur och deformationsmotstånd uppfyller standarder och krav för användning, och de har tillräckliga säkerhetsfaktorer; koldioxidgas används Skyddad svetsning och manuell bågsvetsning, svetskvaliteten uppfyller kraven och deformationsspänning elimineras genom åldringsvibrationsbehandling.

3. Glidblock: stålplåtsvetsade delar med lådformad struktur. Materialet i styrhylsan vid styrhålet med fyra pelare är nanomolekylärt kompositmaterial som har god hållbarhet och precisionsretention. Det finns ett T-format spår på reglagets nedre plan för installation av formen.

4. Övre balk: stålplåtsvetsade delar av lådformad struktur, med huvudoljecylinder inuti och vätskefylld oljetank på den.

5. Arbetsbänk: Stålsvetsade konstruktionsdelar, som är anslutna till den övre balken och glidblocket för att bilda huvudmaskinen genom kolonnen.

6. Cylinder: Den antar en femcylindrig design, är anordnad i det övre balkhålet och är förseglad med dubbla importerade tätningsringar. Styrdelen är behandlad med svetsat koppar, som är väl tätat och har stark slitstyrka. Materialet i cylinderkroppen är nr 45 smidd stål, och smedet är 3 Grade (GB/-1991) smidda har passerat ultraljudsbrottdetekteringen och hårdheten för släcknings- och härdningsbehandlingen är kvalificerad.

7. Det finns en ejektoranordning under arbetsbänken, som huvudsakligen används för utkastning och materialåtergångsprocesser, och kan också användas för formningsprocessen av omvända sträckta delar.

8. Kolumn: Materialet är 45# smidd stål, efter släckning och härdning är ytan belagd med hårt krom för att öka slitstyrkan och hårdheten är kvalificerad.

9. Muttermaterialet är 45# smidd stål, som matchar gängan på kolonnen för att låsa kroppen.

10. Begränsningsanordning: På huvudkroppens högra sida styr manöverdonet de övre och nedre gränslägena. Justering av de övre och nedre gränslägesbrytarna innebär att justera skjutreglagens upp- och nedrörelse.

Produktparametrar:

Parameter	Enhet	YH32-500T	YH32-630T	YH32-800T	YH32-1000T	YH32-1200T	YH32-1500T	YH32-1800T	YH32-2000T
Nominellt tryck	KN	5000	6300	8000	10000	12000	15000	18000	20000
Systemtryck	Mpa	25	25	25	25	25	25	25	25
Effektiv resplan	mm	1000	1000	1200	1500	1500	1500	1800	2000
Öppningshöjd	mm	1400	1500	1800	2000	2000	2500	2600	2800
Arbetsbordets storlek	mm	1600*1400	2000*1500	2200*1600	2800*2000	3000*2000	3000*2000	3200*2000	3500*2200
Kraft	KW	15*2	18.5*2	22*2	22*2	22*2	22*2	22*3	37*2

Användningsområde:

Trebalkens och fyrkolonners hydrauliska press är lämplig för pressningsprocessen av olika plastmaterial, såsom stansning, böjning, flänsning, sträckning, formning, stansning, böjning av tunna plattor och så vidare. Den kan också användas vid kalibrering, presspassning, slipning av slipskivor, plastprodukter och pulverprodukter.

1. Bildelar; karosseriöverdrag, bromsbelägg, bränsletankar, chassi, axelhus, stötfångare.

2. Hushållsapparater: tvättmaskiner, riskokare, tv -apparater, kylskåp, luftkonditioneringar och andra delar.

3. Köksredskap: handfat, krukor och andra behållare.

Vanligt problem:

Är du en tillverkare?

Ja, företaget har en mängd olika högprecisions produktionsutrustning och inspektionsutrustning, ett komplett produktionsteam och många års produktionserfarenhet för att möta dina beställningsbehov.

Hur installerar jag maskinen?

För att ge kunderna ett komplett utbud av teknisk support kan vi också skicka tekniker utomlands för att installera och utbilda för våra kunder.

Vad sägs om efterförsäljning?

Företaget tillhandahåller 24-timmars kundservice, postlåda efter kundservice: huntermachinery@gamil.com
