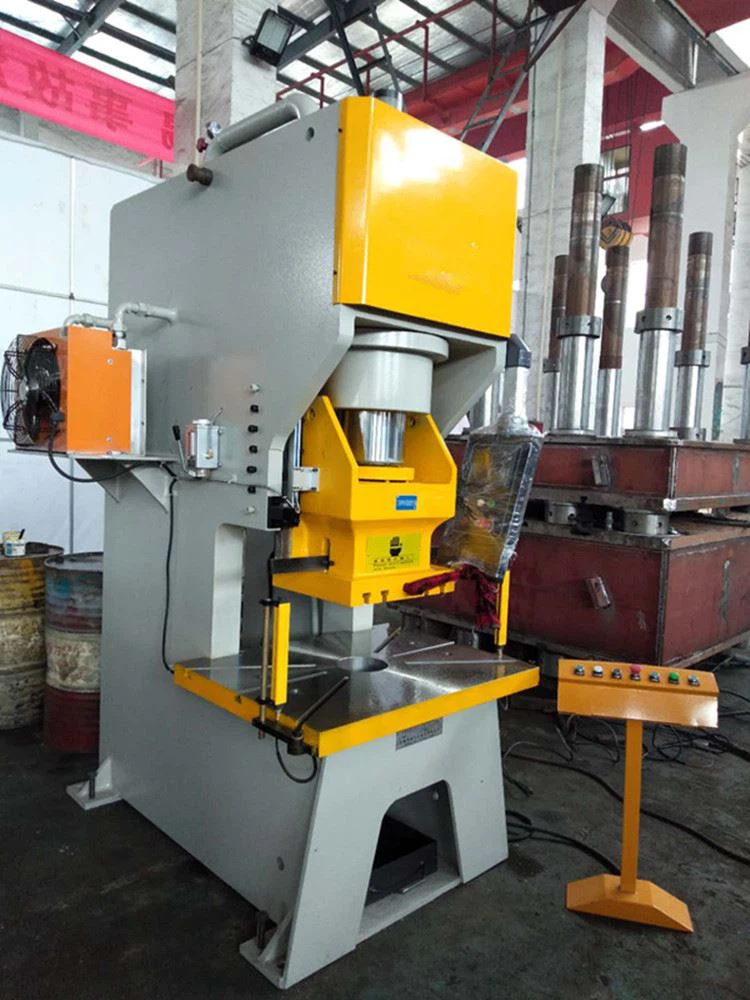

100T hydraulisk stansmaskin

YH21-100T hydraulisk stansmaskin

Funktioner:

1. Hög styvhet och hög precision ram. Och efter värmebehandling används den inre spänningen i flygplansteknetet för att få utrustningen att fungera stabilt under lång tid utan deformation. Konstruktionsdelarna har jämn belastning och balanserad styvhet.

2 Stabil och hög precision: långsiktig prestanda är stabil, huvuddelarna i utrustningen, vevaxeln, växlarna, växellådan och andra delar är alla härdade och värmebehandlade och har hög slitstyrka efter slipning. Säkerställ hög krav på precision och stabilitet.

3. Pålitlig och säker driftsprestanda: Kopplings-/bromskombinationen har hög känslighet. Anledningen till den praktiska användningen och exakta positioneringen är att den använder en broms som skiljer sig från den traditionella bromsen. Tillsammans med utrustningens' s universella dubbelmagnetventil och överbelastningsskydd, säkerställer den höghastighetsrörelse och stopp för stansglaset och säkerheten.

4. Produktionen är automatiserad, arbetsbesparande och effektiv. Med matningsfeldetektering, förskärning och förbrytning kan stansen utrustas med motsvarande automatiska matningsanordningar. Kan helt inse automatisk produktion, låg kostnad och hög effektivitet.

5. Reglermekanism: bekvämt, pålitligt, säkert och snabbt. Glidhastighetsjusteringen är uppdelad i manuell justering och justering. Noggrannheten kan nå 0,2 mm.

6. Ny design, hög precision och snabb hastighet.

Produktparametrar:

YH21 -serie hydrauliska pressparametrar
Artikel		Enhet	Specifikation
Nominell kraft		KN	250	400	630	800	1000	1250	1600	2000	2500	3150	4000
Maximal öppning		mm	320	320	400	480	480	480	480	500	500	520	520
Slide stroke		mm	150	150	150	200	200	200	200	200	200	200	200
Flytande arbetstryck		Mpa	22	20	20	21	21	21	20	20	20	20	21
Deep Throat		mm	210	230	250	300	320	330	380	400	420	460	500
Dörrhandtagets hålstorlek		mm	φ40x50	φ50x70	φ50x70	φ60x70	φ60x70	φ60x70	φ80x80	φ80x80	φ80x80	φ100x100	φ100x100
Antal resor (referens)			12-40	12-40	12-40	12-30	12-30	12-20	12-20	12-20	12-20	12-20	12-20
Löphastighet	Skynda ner	mm/s	185	210.0	200.0	240.0	242.5	231.1	231.1	237.7	245.5	257.9	242.5
	Jobb	mm/s	8-20	18.6	18.5	24.6	19.0	23.9	18.3	18.5	18.6	18.3	19.0
	Returresa	mm/s	130	153.3	189.7	276.4	242.5	340.3	297.1	337.7	190.4	211.0	242.5
Effektiv storlek på arbetsbordet	Vänster och höger	mm	650	650	700	800	1000	1000	1100	1300	1300	1500	1500
	Före och efter	mm	420	420	500	600	600	650	700	700	700	800	800
	Öppning	mm	￠100	￠150	￠180	￠180	￠200	φ200	φ200	φ200	φ200	φ250	φ250
Slider botten yta storlek	Vänster och höger	mm	300	300	360	480	560	620	650	700	800	850	900
	Före och efter	mm	220	250	290	360	420	450	450	580	600	650	700
Kolvpump	Storlek	ml/r	10	16	25	40	40	63	63	80	100	125	160
Elektrisk motor	Kraft	KW	5.5	5.5	5.5/4	7.5	7.5/6	11	15	18.5	22	30	37
Maskinens utseende	Vänster och höger	mm	800	920	1100	1200	1300	1300	1450	1600	1600	1700	1700
	Före och efter	mm	1100	1300	1440	1500	1550	1650	1750	2000	2230	2400	2500
	Höjd	mm	2400	2600	2800	2950	3200	3320	3550	3800	3950	4150	4450
Hydraulisk cylinderform			Snabb cylinder
Mögelfixeringsmetod			T-spår på arbetsbord och reglage
Kylare			Luftkyld
Utrustningens vikt		T	Cirka 2	Cirka 2,6	Cirka 3,5	4.2T	5.2T	7.5T	9.5T	12.5T	16T	22T	26.5T

Användningsområde:

Bilar, metallurgi, luftfart, fartyg, hushållsartiklar, hushållsapparater och byggmaterial, LED -lampor, skärmar, stansskyltar.

Hjälpfunktioner: Resplan, tidsvisning, felvisning.

Vanligt problem:

Är du en tillverkare?

Ja, företaget har en mängd olika högprecisions produktionsutrustning och inspektionsutrustning, ett komplett produktionsteam och många års produktionserfarenhet för att möta dina beställningsbehov.

Hur installerar jag maskinen?

För att ge kunderna ett komplett utbud av teknisk support kan vi också skicka tekniker utomlands för att installera och utbilda för våra kunder.

Vad sägs om efterförsäljning?

Företaget tillhandahåller 24-timmars kundservice, postlåda efter kundservice: huntermachinery@gamil.com
